RTO废气100%LEL分析

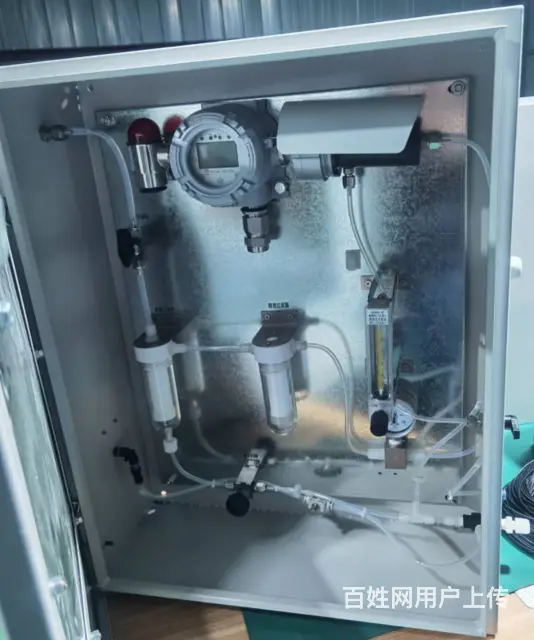

联系人:郭堃*********** 可燃气体在空气中遇明火种爆炸的 高浓度，称为爆炸上限—简称“UEL”。英文：Upper Explosion Limited。 爆炸下限LEL是可燃气体报警器和可燃气体检测仪的一个重要指标。如果环境中的可燃气体处于爆炸 下限和爆炸上限之间，并有以下三个条件成立，就会发生爆炸。1、可燃物(燃气);2、助燃物(氧气);3、点火源(温度)。报警浓度一般设定在爆炸下限的“25%LEL”以下。 固定式可燃气体检测仪的通常设有两个报警点(具体值与报警主机的型号有关)：“10%LEL”为一级报警，“25%LEL”为二级报警。便携式可燃气体检测仪的通常设有一个报警点：“25%LEL”为报警点。 那这里的“10%LEL”和“25%LEL”到底是什么意思呢? 我们来举例说明，例如甲烷的爆炸下限为“5%”体积比(即空气中的甲烷的体积含量达到5%时达到爆炸下限)，把这个“5%”体积比，一百等分，让“5%”体积比对应“100%LEL”。 也就是说，当检测仪数值到达“100%LEL”报警点时，相当于此时甲烷的含量为“5%”体积比。当可燃气体检测仪数值到达“25%LEL”报警点时，相当于此时甲烷的含量为“1.25%”体积比。 所以，不必担心可燃气体检测仪报警后是不是随时就会有危险了，它离达到爆炸还有一定的距离。马上采取相应的措施，比如开启排气扇或是切断一些阀门或者开启喷淋系统等，爆炸的危险就不会出现。离真正有可能出现危险的爆炸下限还有很大一段差距进行报警，这样才会起到报警提示的作用。 可燃气体LEL在线监测系统能够实现的功能更加丰富： 1. 通过预处理有效减少有机溶剂、弱酸、水、负压等因素的影响，将干燥、干净、恒定样气送至分析仪表。经过预处理后的样气中的有机可燃气含量，并根据预设报警值进行报警、联锁。 2.根据不同的工况会选用对应的安装在线可燃气监测系统（LEL）预处理。 3.根据不同需要，可实现模拟量信号上传。 4. 标准信号输出，可将有机可燃气体浓度信号上传至DCS/PLC等系统。 以上就是小编为大家分享的关于可燃气体LEL在线监测系统与可燃气体报警仪的区别，感谢大家的观看。 石油化工行业可燃气体在线监测的必要性 频发不断的可燃气爆炸事故，让人不得不重视可燃气报警器的安装必要性。可燃气报警器可探测燃气浓度，把它安装在发生燃气泄漏的场所，当燃气在空气中的浓度超过设定值探测器便会触发报警，启动联动装置，通风或关闭气源，排除险情，大程度的避免火灾、爆炸、窒息、死亡等恶性事故的发生。 进入VOCs焚烧系统前，LEL的检测是十分重要的安全手段。目前可用于测量混合可燃气体中可燃气体组分体积分数的分析仪有：火焰温度型分析仪、催化燃烧式气体探测器、氢离子火焰气相色谱仪和红外线气体分析仪。不同的分析仪有不同的测量原理，其测量的工况与测量对象也不完全相同。在实际应用过程中，需要综合考虑分析仪的使用环境、被测气体的理化特性及组成成分、工艺的控制要求、控制回路的安全等级、分析仪预处理特点和投资概算等因素，并考虑在线分析仪的使用特点，才能做到合理选型。 催化燃烧式可燃气体报警器具有与其它非可燃气体无交叉干扰、测量可靠、相对实惠、且输出信号线性度好（基于铂丝电阻阻值随温度变化的线性度好）。但测量元件易受卤素化合物、硫化物等中毒影响，通常用来测量环境中可燃气体的爆炸下限，若测量封闭管道内可燃气体组分的体积分数，需在探测器前增加采样装置和预处理装置，则滞后会超过20s。催化燃烧式可燃气体报警器响应时间一般小于 20s，预处理装置取样会滞后几秒（具体时间与取样介质压力与流速、取样管道内径、取样管道长度有关）。密闭空间测量可燃气体的爆炸下限在化工行业中极少应有。 红外线气体分析仪是利用某些气体分子对红外辐射吸收的原理来测量气体的体积分数。依据SH/T 3005-2016中第9.2.2条的规定，可知红外线气体分析仪只适用于测量混合可燃气体中一种或几种可燃气体组分的体积分数。并且红外不是对所有化合物都有吸收，这样会屏蔽一些爆炸物质，除采样时间外红外线气体分析仪的响应时间一般在10s以内，所以红外线气体分析仪不宜用在该VOCs装置的工况
